声波是已知的唯一能够在水中远距离传播的波动，在这方面远比电磁波(如无线电波、光波等)好，因此声波是目前水下通信的主要手段。水声通信中的一个关键设备就是水声换能器，它是发射和接收水中声信号的装置。应用最广泛的是电声转换的水声换能器，即转换电能为水中声能的水声发射器，以及转换水中声能为电能的水声接收器(即水听器)。显然，换能器的性能将直接影响到水声通信的质量。

　　水声换能器测试系统：信号发生器、水声功率放大器、测量放大器、带通滤波器及绘图仪等。

　　测试原理：

　　通过信号发生器给功率放大器提供一个激励信号（正弦波），功率放大器将特定频率和幅度的信号送给水下的发射换能器，将电信号转换为声信号；声信号通过喇叭有方向性向水下传播，待测换能器在一定距离远处做匀速的水平转动，在各个角度接收声信号并转换成电信号；测量放大器接收从换能器传输过来的电信号，经带通滤波器过滤后送给绘图仪打印角度－幅度的测试曲线。

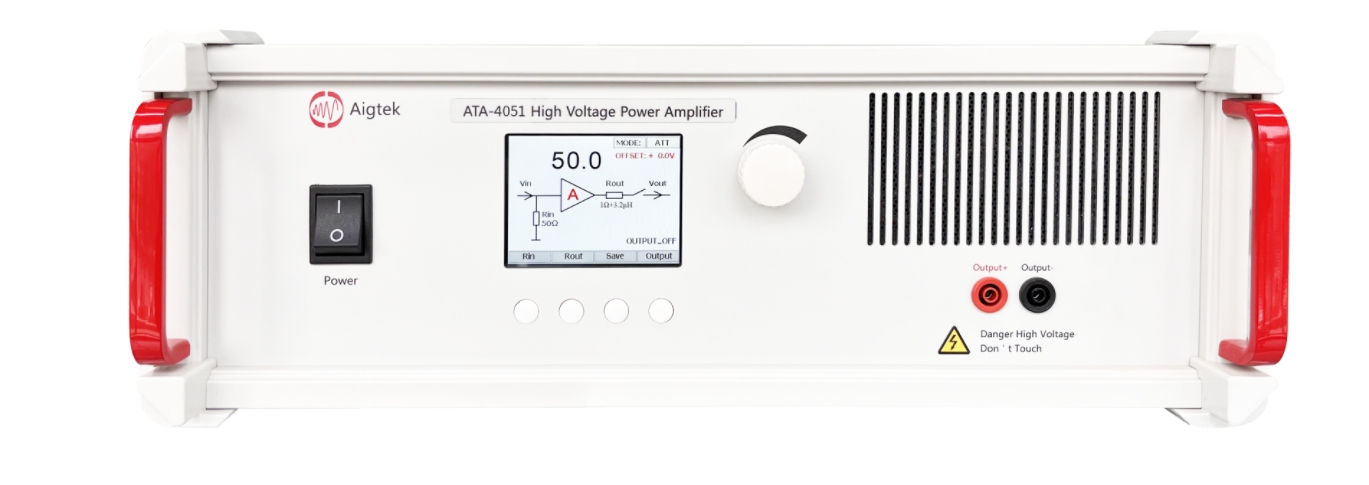

　　功率放大器输出功率要求100W，频率2KHz-200KHz，信号发生器输出电压幅度只有10Vp-p，接上ATA-4051高压功率放大器，输出电压达到了310Vpp，功率最大218Wp，频率范围是DC-500KHz，完全满足驱动测试需求，可直接进行驱动水声换能器。

西安安泰电子是专业从事功率放大器、高压放大器、功率放大器模块、功率信号源、射频功率放大器、前置微小信号放大器、高精度电压源、高精度电流源等电子测量仪器研发、生产和销售的高科技企业，为用户提供具有竞争力的测试方案。Aigtek已经成为在业界拥有广泛产品线，且具有相当规模的仪器设备供应商，样机都支持免费试用。如想了解更多功率放大器等产品，请持续关注安泰电子官网www.aigtek.com或拨打029-88865020。
