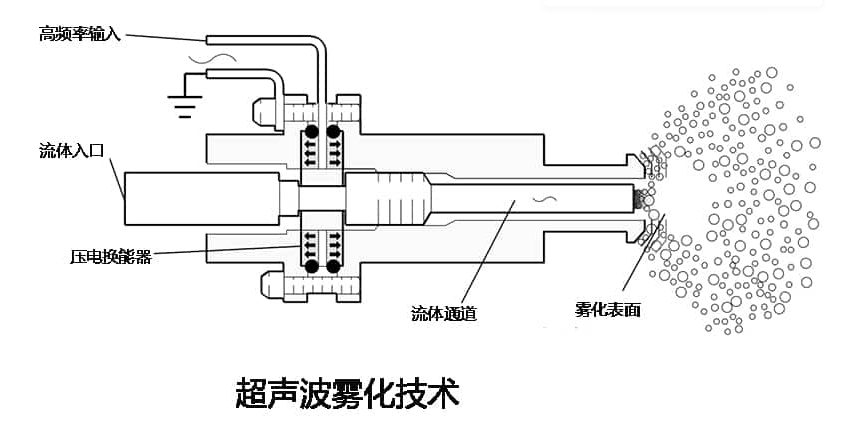

超声雾化是利用超声能量使液体在气相中形成微细雾滴的过程，即在振动的液体表面产生超声波，由振幅所构成的振峰把液滴从表面分离并破碎。随着超声波频率增加，雾化液滴越来越细，一般在超声波的振动频率作用下，可获得微细的液滴。今天Aigtek安泰电子就给大家分享一个DC~22MHz雾化片功率放大器超声雾化实验系统。

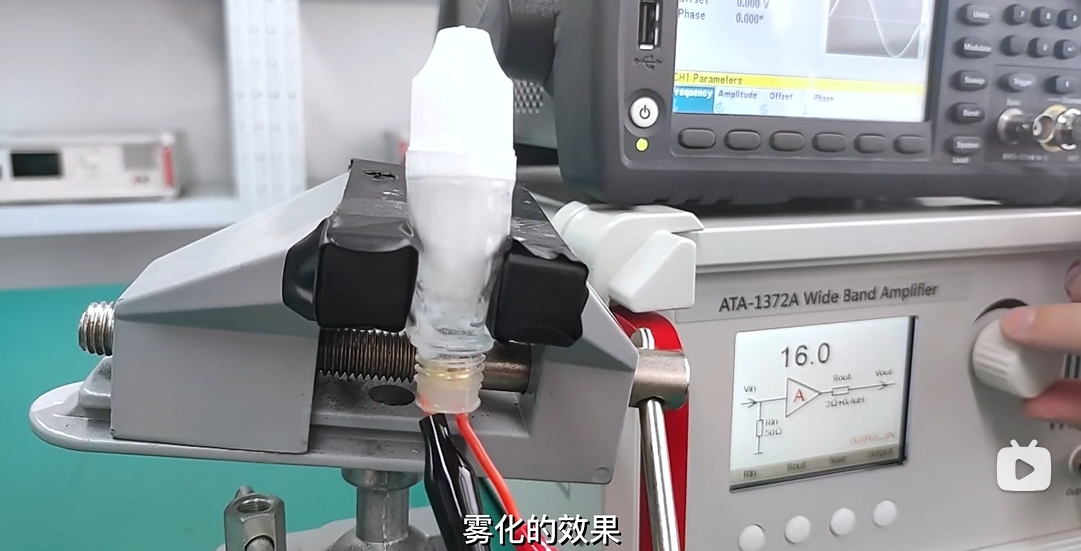

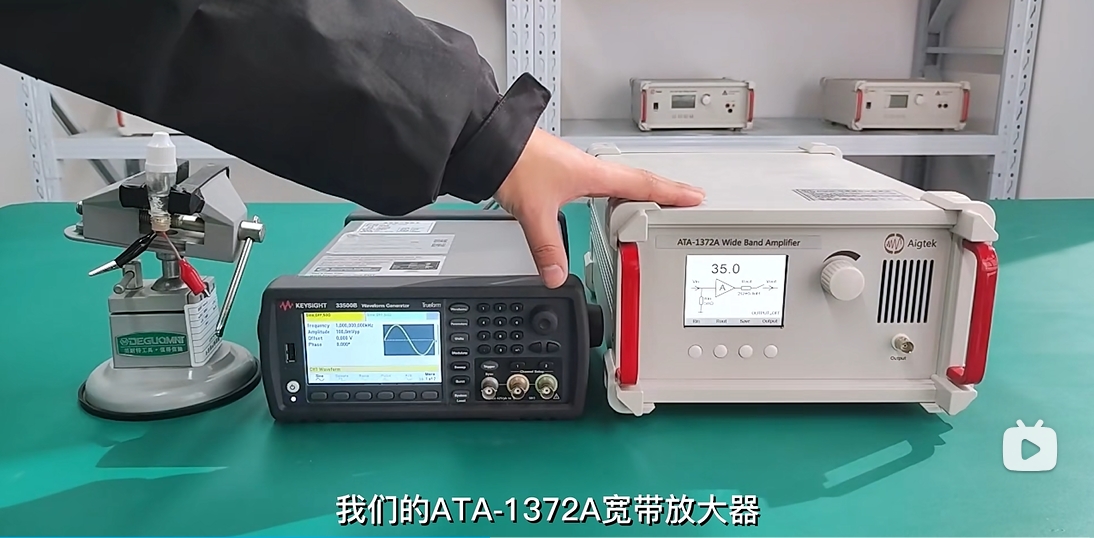

　　本次实验平台用到的测试设备：DC~22MHz雾化片功率放大器、雾化片、信号源、盛水容器、连接线等。

　　雾化片驱动实验原理：

　　首先，将压电陶瓷片（俗称雾化片）安装在一个盛水容器的底部，并由DC~22MHz雾化片功率放大器驱动控制电路产生与雾化片谐振频率一致的驱动电压加在雾化片上，雾化片便会产生振荡能量。

　　振荡能量在水中沿着与雾化片表面垂直的方向传播，在合适的水深情况下，能量传播轴上的水面集中隆起一个水柱，水柱的前端集中的发生大量且微小的张力波，使隆起水面的表面张力大幅度的减少，水面被表面张力波的波长分裂成许多微小的区域，每一区域好像互不粘结一样独立地成为一个一个的微粒子，散发在空气中形成雾的效果，这就是利用压电陶瓷片对水进行雾化的原理。

　　雾化片功率放大器的指标参数：

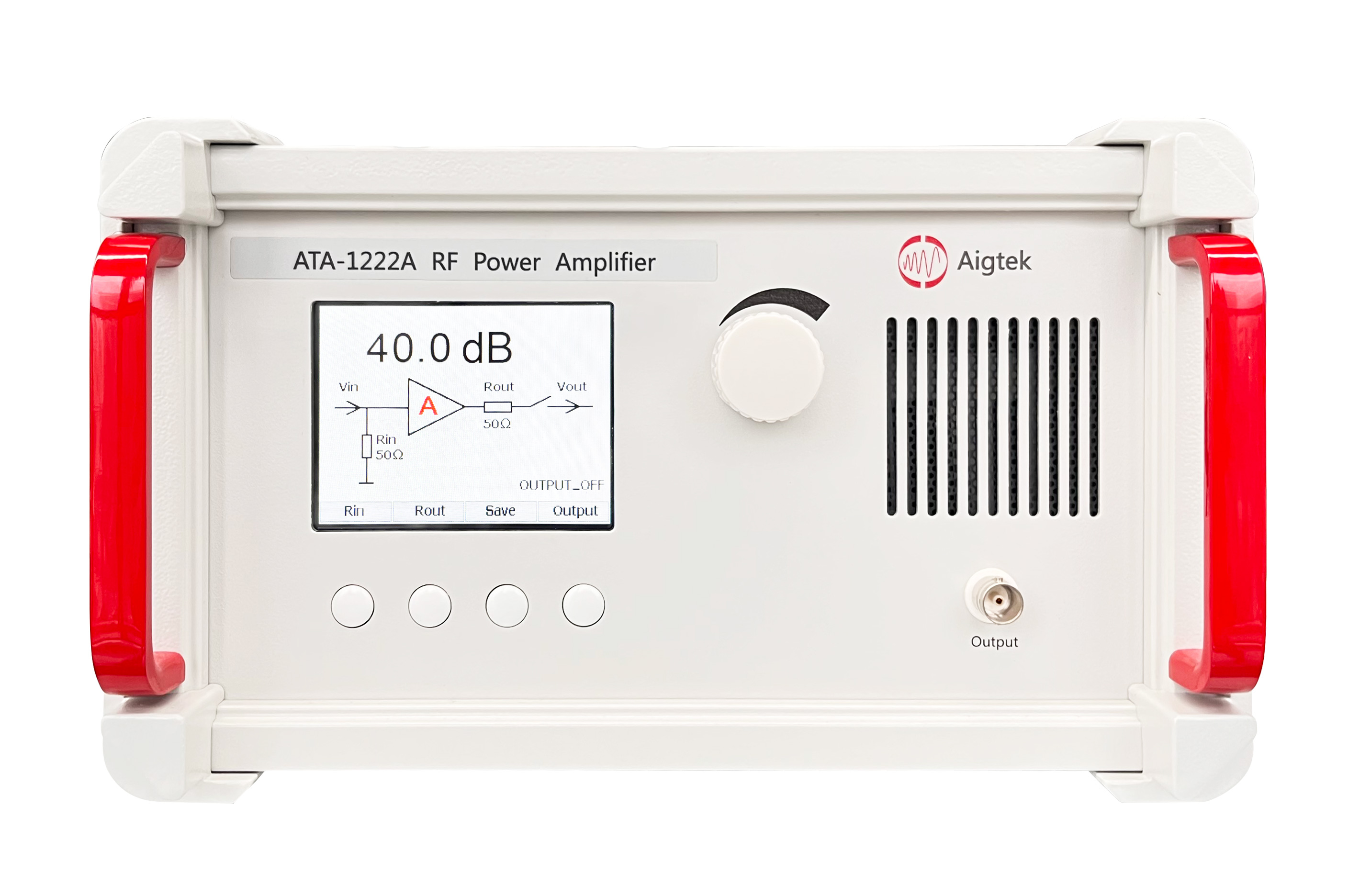

　　ATA-1222A雾化片功率放大器

　　单通道，四象限输出，可用于驱动压电陶瓷、换能器等容性负载

　　可输出正弦波、方波、三角波、脉冲波

　　输出电压89Vp-p（±44.5Vp）

　　最大输出电流（峰值）0.8943Ap

　　工作频率（-3dB）100kHz~22MHz

　　低输出噪声，提供高精确的输出

　　除了采用信号源+雾化片功率放大器的组合，还可以直接选择雾化片功率信号源ATG-2082，它既可内置信号源也可外接函数信号发生器；外置信号输入端为BNC接口。当信号内置输入，此时为功率信号源模式，设置波形，频率，电压等参数即可；当信号外置接入，此时为放大器模式，输入电阻为5kΩ，输出电阻可切换，调节电压增益即可实现信号放大。
