电路中的电源是电子设备中的基础组件之一。电源可以根据其特性分为电压源和电流源，它们在电路中有着不同的作用和行为。理解电压源和电流源的概念对于电路设计和分析至关重要。

　　电压源

　　电压源是一种提供恒定电压的电子元件。它的特点是无论负载电阻的变化如何，都能够维持其输出电压。在电路中，电压源通常表示为一个理想的电动势，即一个恒定的电压值与电路的两个端口相连。电压源的符号表示为一个平行的线段，类似于两个平行的导线。

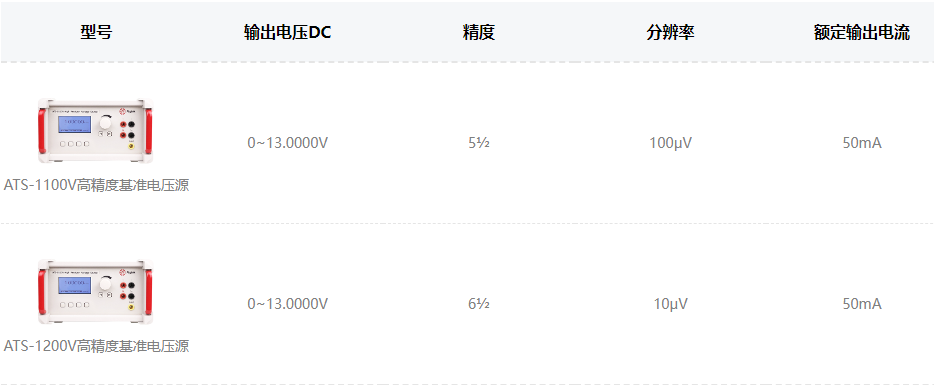

　　图：ATS-1000V系列基准电压源指标参数

　　理想电压源

　　理想电压源的特性包括：

　　恒定电压输出：无论负载电阻的变化，理想电压源能够始终提供恒定的电压。

　　内部电阻为零：理想电压源的内部电阻被假定为零，这意味着它能够提供任意大小的电流以维持恒定的电压。

　　不考虑能量消耗：理想电压源不消耗能量，因此它能够持续地提供恒定的电压。

　　电流源

　　电流源是一种提供恒定电流的电子元件。与电压源类似，电流源能够保持其输出电流在电路中的恒定。在电路图中，电流源通常表示为一个恒定电流的箭头，连接到电路的两个端口。

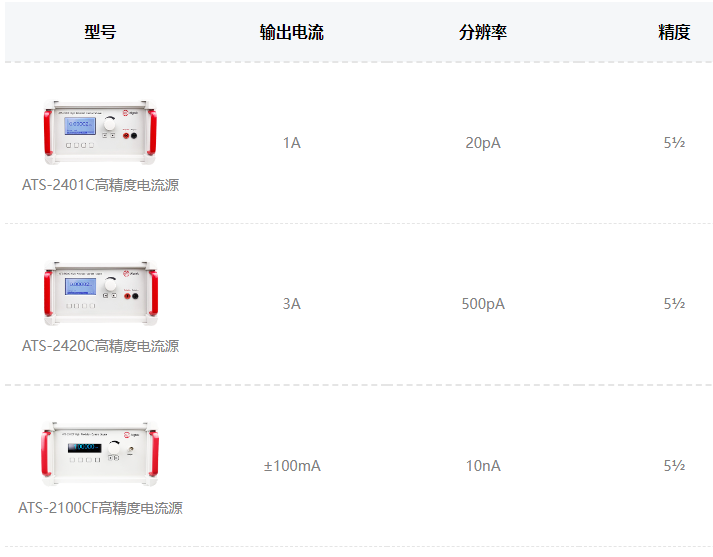

　　图：ATS-2000C系列高精度电流源指标参数

　　理想电流源

　　理想电流源的特性包括：

　　恒定电流输出：无论电路中的负载电阻如何变化，理想电流源都能够提供恒定的电流输出。

　　内部电阻为无穷大：理想电流源的内部电阻被假定为无穷大，因此它能够提供恒定的电流而不受负载电阻变化的影响。

　　不考虑能量消耗：理想电流源也不消耗能量，因此它能够持续地提供恒定的电流。

　　区别与应用

　　电压源和电流源在电路中有着不同的应用和行为：

　　负载影响：电压源能够保持其输出电压，不受负载电阻的影响；而电流源则保持输出电流恒定，不受负载电阻变化的影响。

　　理想性质：在理想情况下，理想电压源的内部电阻为零，而理想电流源的内部电阻为无穷大。

　　应用领域：电压源通常用于驱动需要特定电压的电路或元件，例如电子器件或电路的供电；而电流源则常用于驱动需要特定电流的应用，例如一些传感器或特定电路中。

　　实际电源的特性

　　尽管理想电压源和理想电流源对于理论分析很有用，但实际电源往往会有一些非理想的特性。例如，现实中的电源可能会有一定的内部电阻，电压源在承受重负载时可能出现电压下降，电流源在开路时可能会出现电压漂移等。

　　电压源和电流源是电路中常见的两种基本电子元件，它们分别提供恒定的电压和电流。理解它们的特性和行为对于设计和分析电路至关重要。在实际应用中，工程师需要考虑电源的实际特性，并根据具体需求选择适当的电源类型来满足电路的要求。
