功率放大电路是用来输出较大功率的电路，功率放大电路的主要任务是，在允许的失真限度内，尽可能高效率地向负载提供足够大的功率。

　　主要技术指标★输出功率Pom

　　输出功率：功率放大电路提供给负载的信号功率称不输出功率。

　　计算方法：输入为正弦波且输出基本不失真条件下，输出功率是交流功率Po=IoUo，Io和Uo均为交流有效值。

　　输出功率Pom：是在电路参数确定的情况下负载上可能获得的交流功率。

　　★转换效率η

　　转换效率：功率放大电路的输出功率与电源所提供的功率之比称为转换效率。

　　电源直流功率：其值等于电源输出电流平均值及其电压之积。

　　晶体管的极限参数：晶体管集电极电流ICM，管压降U(BR)CEO，耗散功率PCM。

　　在选择功率放管时，要特别注意极限参数的选择，以保证管子安全工作。

　　工作状态

　　甲类：在放大电路中，当输入信号为正弦波时，若晶体管在信号的整个周期内均导通（即导通角θ=360°），则称之工作在甲类状态；

　　乙类：若晶体管仅在信号的正半周或负半周导通（即θ=180°），则称之工作在乙类状态；

　　甲乙类：若晶体管的导通时间大于半个周期且小于一个周期（即θ=180°~360°之间），则称之工作在甲乙类状态；

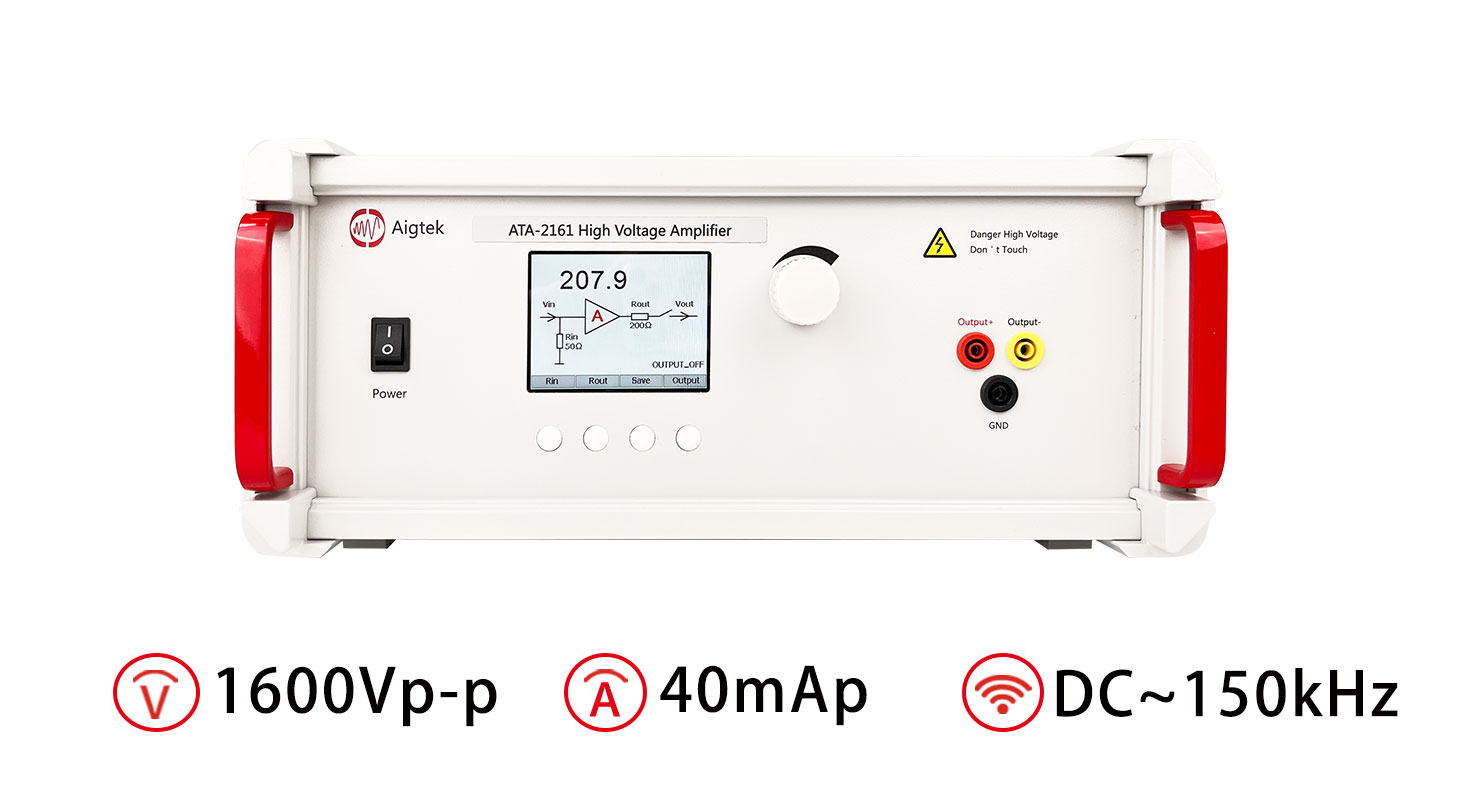

　　图：ATA-2161高压放大器指标参数

　　以上就是功率放大电路技术指标和工作状态的介绍内容，如果还有什么不懂的，欢迎随时咨询。
